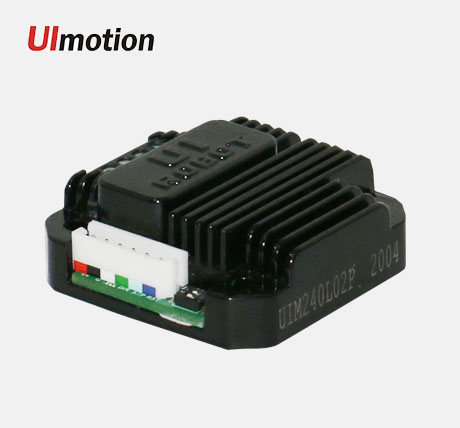

电压调速型步进一体机 UIM243

调速一体式步进电机驱动器！

核心特点：

● 0-5V模拟量调速，无须上位机发送脉冲信号；

● IO/开关量信号控制电机启停、正反转；

● 内设匀加速、匀减速参数，电机启停平稳；

● 电机转速0-1900rpm可调；

● 可匹配42、57规格步进电机；

● 体积精小，尺寸仅为42.3 mm x 42.3 mm x 16.5 mm；

产品介绍：

UIM243是电压调速型步进一体机驱动器。其内置微处理器，可通过外部、内部0-5V模拟量控制电机转速，使用IO信号或者开关量信号控制步进电机启停、正反转，无须上位机再发送脉冲信号，达到电压调速、结构简单、速度稳定的效果，在同等体积的电机上，实现更大转矩输出。

UIM243的嵌入式微处理器使电机具有平滑的加减速功能，能在0.3秒内从0加速到1900 转/分钟，避免由于启动频率太快而死机。用户可以通过电位器设置速度（A型），也可以通过外置可调电位器、0-5V电压调节速度（B型），电机通电即转。同时UIM243具备高速电流补偿功能，能补偿电机高速转动时反电动势造成的影响。

UIM243系列产品可以42、57电机直接装配为一体机，节省设备体积。提供0-2A、1.5-4A两个规格可供选择，适合需要小型传动、启停准确、保持电机刚性的应用场合。

应用框图：

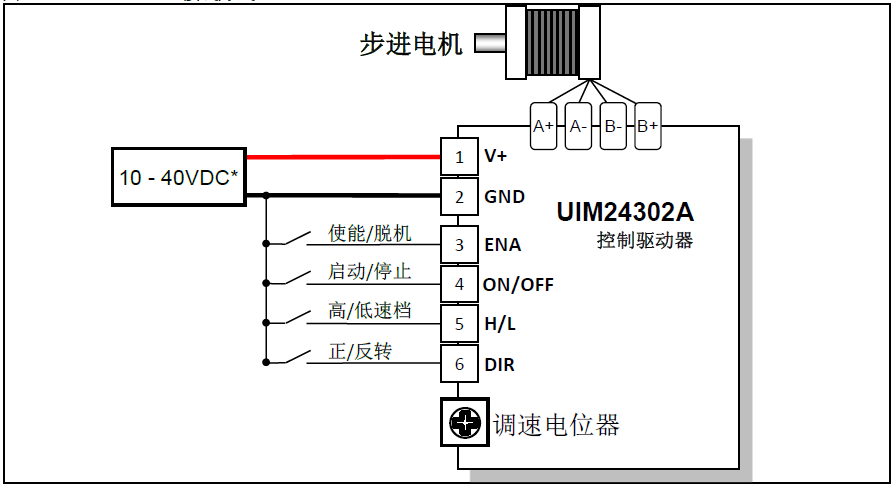

    A型接线图

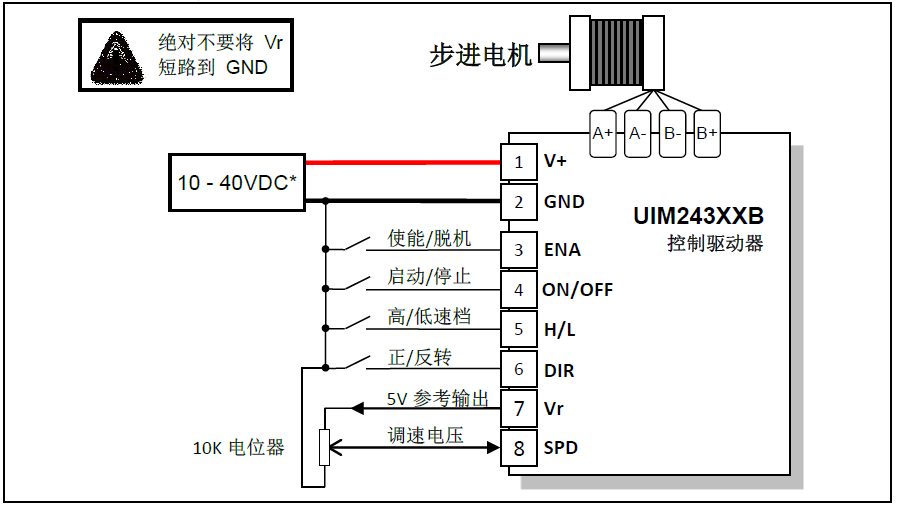

    B型外接电位器接线图

产品型号与选型表：

 注：侧装以及57电机后装方式，需采用对应安装法兰。

工作电气性能与环境要求（环境温度25℃时）

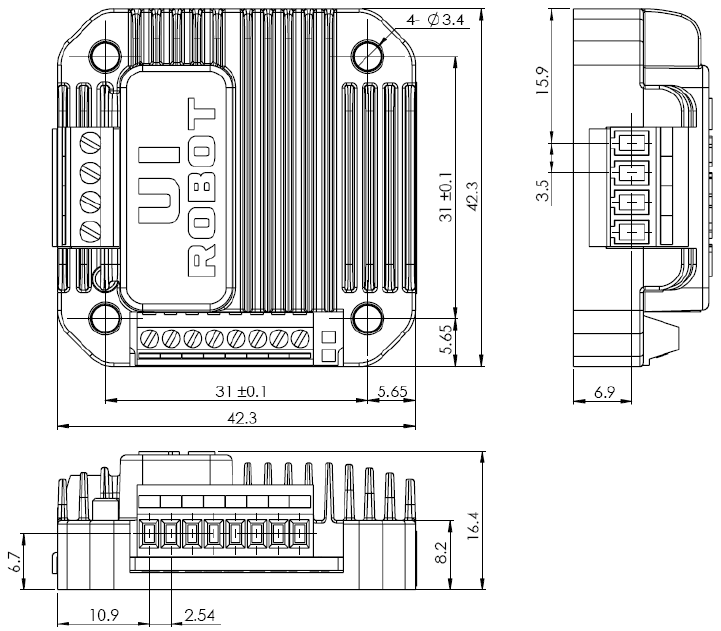

产品外形图：
