脉冲驱动器步进一体 UIM57

脉冲驱动器步进一体 UIM57 步进一体机

高细分、低振动一体式步进电机驱动器！

核心特点：

● 高细分：八档细分设置，最大可达256细分

● 电机低振动、低噪声、运行平稳，电机发热低

● 内置微细分与电机参数自动匹配功能；

● 直流输入电压15VDC～50VDC，推荐工作电压36V；

● 连续输出电流4A max，最大峰值电流5.6A；

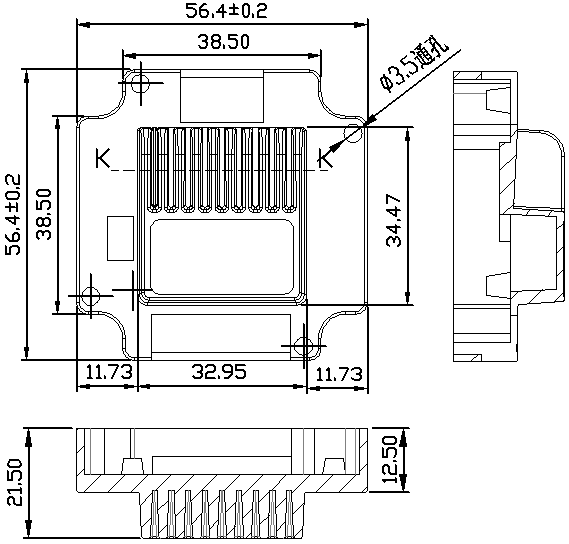

● 一体式设计，外形尺寸为57mmX57mmX21.5mm,可与57、86电机装配为一体机；

● 具备过压、欠压、过流保护功能；

产品介绍：

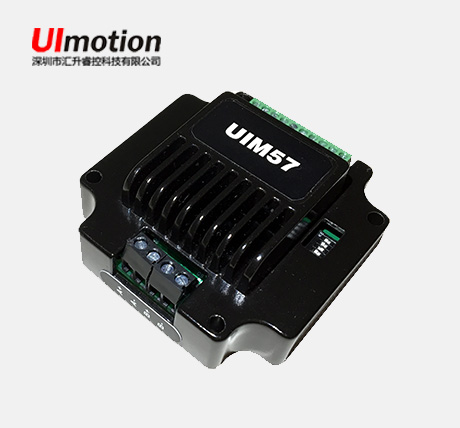

UIM57是一款面向低噪声、低震动应用的高集成一体式步进驱动器，外形尺寸与57电机相同，内置32位DSP数字芯片，运用震动抑制、低发热等新型控制算法，保证电机运行平稳、噪音小、温度可控。

UIM57最大输出电流为5.6A，可满足57及部分86规格步进电机应用需要；驱动器采用微细分技术，即使在低细分条件下，也能通过内部算法实现高细分效果。驱动器内部集成电机参数自动匹配功能，可自动优化运行参数，使电机性能更加优越。

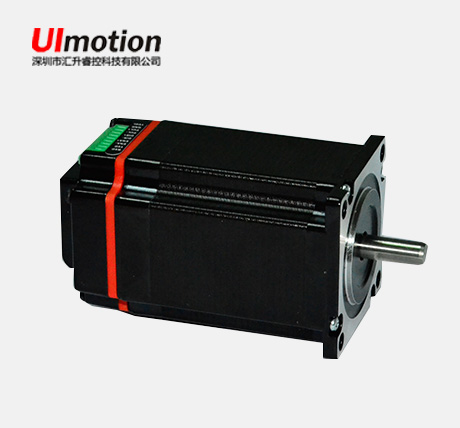

UIM57可与57、86步进电机集成为一体式产品，有助于缩小设备体积、减少设备走线。特别适合小体积、小空间，要求噪声低、电机运行平稳的各种自动化设备和仪器，例如：电子加工设备、电子组装设备、激光设备、自动抓取设备、包装设备和机器人等。

产品型号与选型表：

工作电流设定

注：1、Default档出厂时默认电流为1.5A，可通过串口设定Default档电流，可设定的电流范围为0.1A~5.6A(峰值)之间的任意值。

2、当脉冲停止给定后约0.2秒左右电流自动减至一半左右（实际值的60％），电机和驱动器发热量理论上减至36％。

细分设定

注：Default档出厂时默认细分为400，可通过串口设定Default档细分，可设定的细分范围为200~51200之间的任意值。

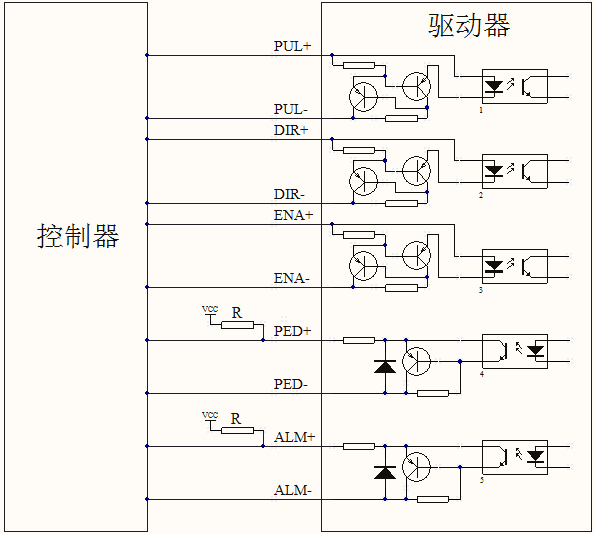

典型差分式接线图

步进一体机

工作电气性能与环境要求（环境温度25℃时）
