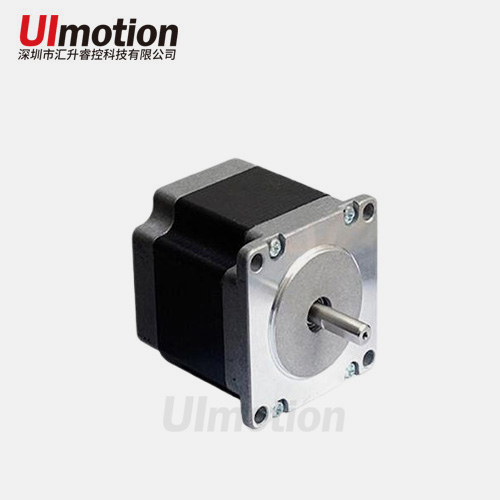

57系列混合式步进电机
57系列混合式步进电机
精准，动力强劲
57步进电机选用优质磁性材料，配置精密恒久润滑滚珠轴承，通过绕组参数设置可实现最优动力性能，保持转矩最大可达2.2Nm，步矩角精度为±5%。
通用规格
|
步距精度 |
±5%(整步、空载) |
|
温升 |
80°CMax |
|
环境温度 |
-10°C -- +50°C |
|
绝缘电阻 |
100MΩmin.500VDC |
|
耐压 |
500VAC for one minute |
|
径向跳动 |
0.06 Max.(450g-load) |
|
轴向跳动 |
0.08 max.(450g-load) |
型号技术规格：
|
型号 |
步距角 (°) |
保持转矩 N.M |
额定电流 A |
相电感 mH |
相电阻 Ohm |
引线 |
转子惯量 g.cm2 |
定位转矩 Kg.cm |
电机重量 Kg |
机身长 mm |
轴长 mm |
|
57H0428 |
1.8 |
0.4 |
2.8 |
1.4 |
1.4 |
4 |
135 |
0.22 |
0.4 |
41 |
6.35 |
|
57H0940 |
1.8 |
0.9 |
4.0 |
2.5 |
0.8 |
4 |
300 |
0.4 |
0.6 |
56 |
6.35 |
|
57H1830 |
1.8 |
1.8 |
3.0 |
3.6 |
1.1 |
4 |
480 |
0.7 |
1.1 |
76 |
6.35 |
|
57H2240-D |
1.8 |
2.1 |
4.0 |
4.0 |
0.8 |
4 |
480 |
0.7 |
1.2 |
76 |
8 |
|
57H2440 |
1.8 |
2.4 |
4.0 |
1.8 |
0.7 |
4 |
520 |
0.8 |
1.5 |
84 |
8 |
|
57HE1330 |
1.8 |
1.3 |
3.0 |
2.5 |
1.0 |
4 |
300 |
0.4 |
0.8 |
56 |
6.35 |
|
57HE2850 |
1.8 |
2.8 |
5.6 |
2.0 |
0.6 |
4 |
520 |
0.8 |
1.5 |
84 |
8 |

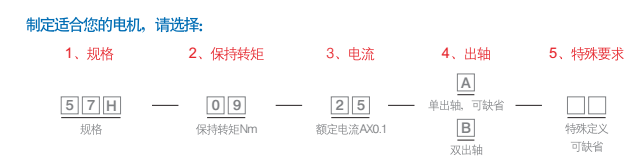

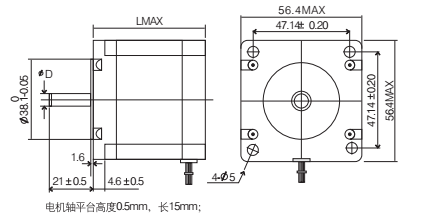

外形尺寸：
电机连线图：

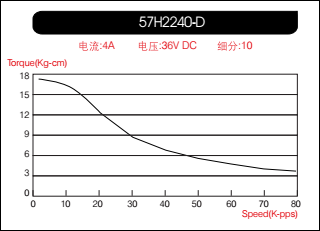

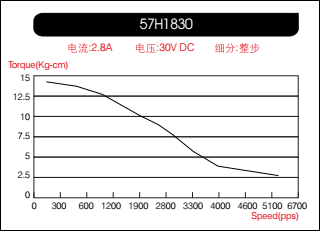

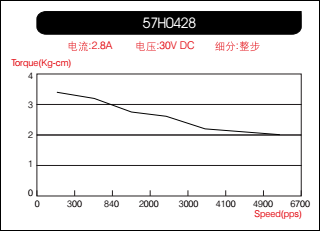

电机矩频曲线特性图：
适配驱动器选型：
|
电机规格 |
适配驱动器 |
|
57规格 |
UIM242C04P-MSP、UIM241C04P-MSP、UIM240C04P、UIM243C04AP、UIM57、DM872S |
