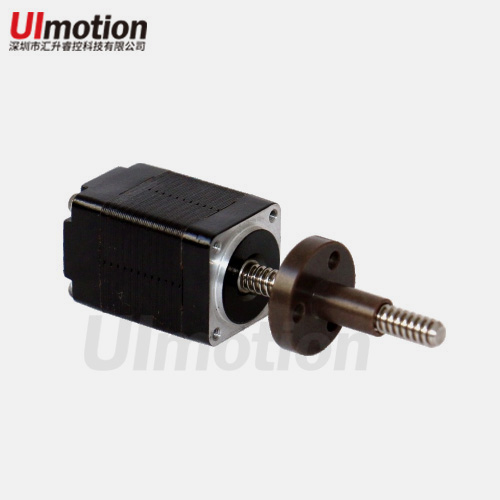

20系列直线丝杆步进电机
20系列直线丝杆步进电机
产品介绍
以讲口ACME丝杆和高耐磨工程塑料螺母为核心打造的ElectroCraft直线丝杆电机，采用源自美国工厂独特制程工艺，将步进电机与丝杆无缝整合一体，实现高精度、小体积、高寿命的直线传动；特别适合小空间、小行程、高精度应用场合，如视觉、抓取、推送定位等。汇升直线丝杆电机匹配的高精度梯形丝杆，导程精度为±0.017mm，可实现微米级轴向分辨率。同时也可匹配C5、C7滚珠丝杆，带来更高效率传动选择。产品包括外部驱动式、贯通轴式、固定轴式三种规格，充分满足自动化组装、检测、医疗仪器等领域应用需求。
核心特点
（一）美国ACME高精度梯形丝杆，丝杆导程精度±0.017mm；
（二）进口高耐磨工程塑料螺母，寿命可达210万次*；
（三）可选配消间隙螺母组件，完整消除丝杆往返间隙；
（四）可选配04规格滚珠丝杆；
（五）可选配编码器；
（六）在自动化组装、3C检测、医疗仪器等领域成熟应用；
（七）*根据ElectroCraft测试数据，螺母寿命比铜材质高8倍。
20丝杆电机本体规格选型表
|
规格 |
机身长度 A |
电机本体 保持转矩 |
电机本体 重量 |
电流绕组电气参数1 |
电流绕组电气参数2 |
24V/10RPS 推力范围 |
||
|
额定电流 |
额定电阻 |
额定电流 |
额定电阻 |
|||||
|
APPS8M-02 |
27.2mm |
0.016Nm |
0.045Kg |
0.2A |
20Ω |
0.4A |
8.2Ω |
3-32N |
|
APPS8M-03 |
38.5mm |
0.025Nm |
0.068Kg |
0.4A |
15Ω |
0.6A |
11Ω |
7-60N |
电机推力计算公式：电机在确定转速下推力（N）=输出转矩（NCM）*推力常数
20丝杆电机外形尺寸图
20电机标配丝杆导程规格与推力常数
|
丝杆代码 |
丝杆外径规格 |
导程mm |
步长mm(整步) |
推理常数 |
丝杆代码 |
丝杆规格 |
导程mm |
步长mm(整步) |
推力常数 |
|
X |
Φ3.57mm ACME |
0.6096 |
0.00305 |
25 |
K |
Φ4.76mm ACME |
5.08 |
0.00635 |
7.6 |
|
X1 |
Φ3.57mm ACME |
1.2192 |
0.0061 |
20 |
I |
Φ6 M6x1.0-6G |
1.0 |
0.005 |
11.3 |
|
X2 |
Φ3.57mm ACME |
2.4384 |
0.01219 |
10.5 |
Y3 |
Φ5.56mm ACME |
4.8768 |
0.02438 |
7.73 |
|
D |
Φ4.76mm ACME |
1.27 |
0.00635 |
19 |
BI |
滚珠丝杆0401 |
1 |
0.005 |
37.9 |
|
S |
Φ4.76mm ACME |
2.54 |
0.0127 |
13 |
注：1、X/X1/X2规格支持贯通轴式设计，其余仅支持外部驱动式设计；
2、了解更多高精度梯形丝杆及滚珠丝杆主见格参数，请与本公司销售工程师联系。
20电机标配滚珠丝杆及螺母尺寸

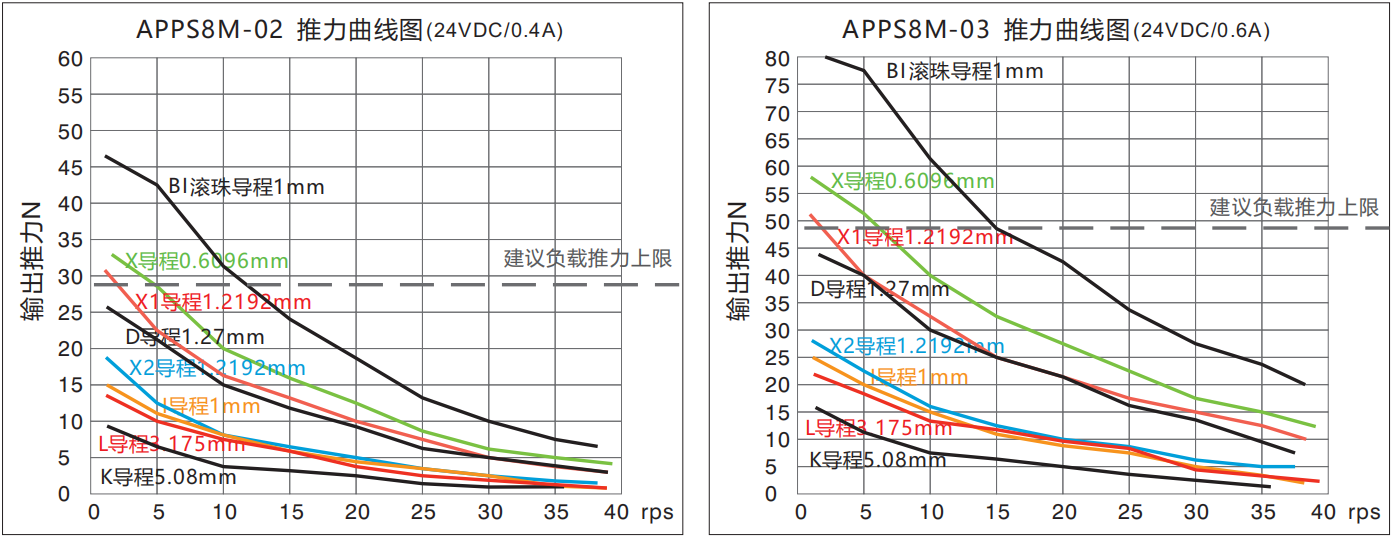

20规格丝杆电机速度-推力曲线

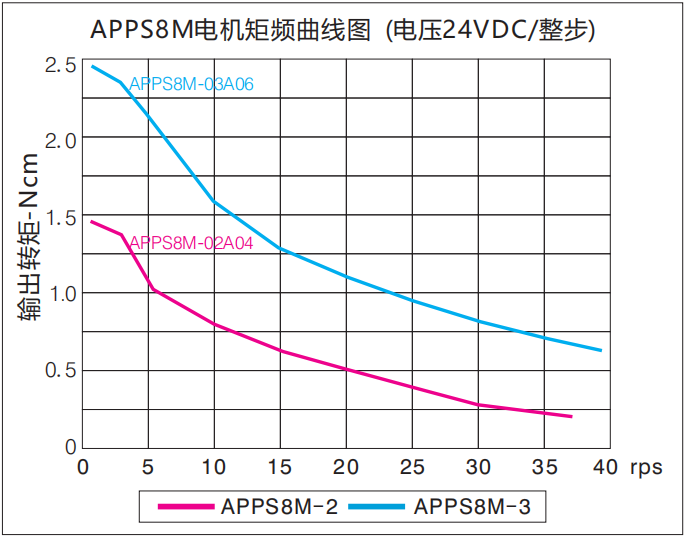

注:更多规格丝杆推力值，请参考右侧电机矩频曲线图，按 丝杆推力常数 x 当前转速时输出转矩(Ncm)=当前推力(N) 公式计算
