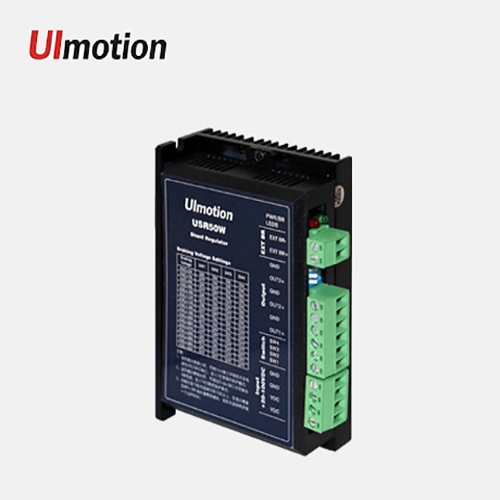

能耗制动器
能耗制动器
性能要求:
能耗电阻在电源电压达到制动设置值后7us内触发制动。
能耗电阻每次制动时间（工作流过电流时间）不超过500ms，如果大于500ms，停止制动20ms后能耗电阻将进行第二次制动，如此连续制动5次，每次制动时间均为500ms，如果连续5次制动后泵生电压依然高于制动电压点，能耗制动器将报警，红灯连续闪烁3次，则要求外面再并联能耗制动电阻；另外，能耗电阻每次制动时绿灯闪一次。
能耗制动器的能耗电阻制动电压值有滞回电压，滞回电压值低于能耗电阻制动电压值5Vdc，或判断是否达到正常供电电压或以下，如达到，则退出能耗制动！
核心特点：
l直流输入电压18～100Vdc，能耗电阻制动电压值可达132Vdc;
l自动识别输入电压值，根据识别的输入电压，通过拨码设定能耗电阻制动（工作） 的电压值；
l4位拨码开关可以设置16档能耗电阻制动电压值；
l3路并联输出，每路输出电压直流18-100Vdc，每路输出电流最大为6A（有效值），可以3倍过载，过载时间小于5S；
l自动判断关闭能耗电阻制动的滞回电压值；
l内置50Ω/50W的功率能耗电阻，预留外接能耗电阻接口，最大可外接1个50Ω /50W的功率能耗电 阻，外接的能耗电阻与内置的能耗电阻是并联关系。
产品技术参数:
环境温度Tj=25℃时，产品的技术参数：
|
参数 |
SR50W |
|||
|
最小值 |
典型值 |
最大值 |
单位 |
|
|
每路输出电流（RMS） |
0 |
- |
6.0 |
A |
|
电源电压 |
18 |
- |
100 |
Vdc |
|
过压报警 |
158 |
160 |
162 |
Vdc |
|
绝缘强度 |
500 |
- |
- |
MΩ |
接线接口功能：
控制信号输入端接口:
电源输入接口采用4Pin的5.0端子。
|
引脚号 |
信号 |
功能说明 |
|
1 |
VDC |
直流电压正极输入(18~100Vdc) |
|
2 |
VDC |
|
|
3 |
GND |
直流电压负极输入 |
|
4 |
GND |
外接能耗电阻接口采用2Pin的5.0端子。
|
引脚号 |
信号 |
功能说明 |
|
1 |
BR+ |
外接能耗电阻输入 |
|
2 |
BR- |
外接能耗电阻输入 |
驱动器接口采用3个2Pin的5.0端子。
|
引脚号 |
信号 |
功能说明 |
|
1 |
OUT1+ |
电压正极输出(18~100Vdc)，输出给驱动器 |
|
2 |
GND |
直流电压负极输出 |
|
3 |
OUT2+ |
电压正极输出(18~100Vdc)，输出给驱动器 |
|
4 |
GND |
直流电压负极输出 |
|
5 |
OUT3+ |
电压正极输出(18~100Vdc)，输出给驱动器 |
|
6 |
GND |
直流电压负极输出 |
拨码开关的设置:
能耗电阻制动电压值设置，根据给能耗控制器上电后，能耗控制器能自动采集上电后的母线电压，并以该电压值为基础，加上拨码设置的相对电压值，作为能耗电阻制动电压值。
能耗制动器拨码设置：
|
拨码设定电压相对值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
2V |
ON |
ON |
ON |
on |
|
4V |
OFF |
ON |
ON |
on |
|
6V |
ON |
OFF |
ON |
on |
|
8V |
OFF |
OFF |
ON |
on |
|
10V |
ON |
ON |
OFF |
on |
|
12V |
OFF |
ON |
OFF |
on |
|
14V |
ON |
OFF |
OFF |
on |
|
16V |
OFF |
OFF |
OFF |
on |
|
18V |
ON |
ON |
ON |
off |
|
20V |
OFF |
ON |
ON |
off |
|
22V |
ON |
OFF |
ON |
off |
|
24V |
OFF |
OFF |
ON |
off |
|
26V |
ON |
ON |
OFF |
off |
|
28V |
OFF |
ON |
OFF |
off |
|
30V |
ON |
OFF |
OFF |
off |
|
32V |
OFF |
OFF |
OFF |
off |
使用举例：如果给能耗制动器供给直流36Vdc，拨码设定的相对电压值为2V，则能耗电阻制动电压值为38V；同理，如果给能耗制动器供给直流80Vdc，拨码设定的相对电压值为12V，则能耗电阻制动电压值为92V。出厂默认拨码设定电压相对值为2V。

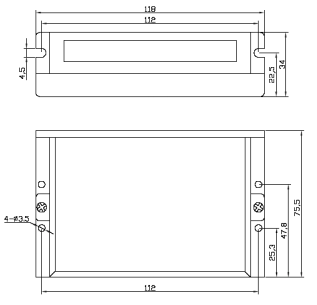

产品外形图：
